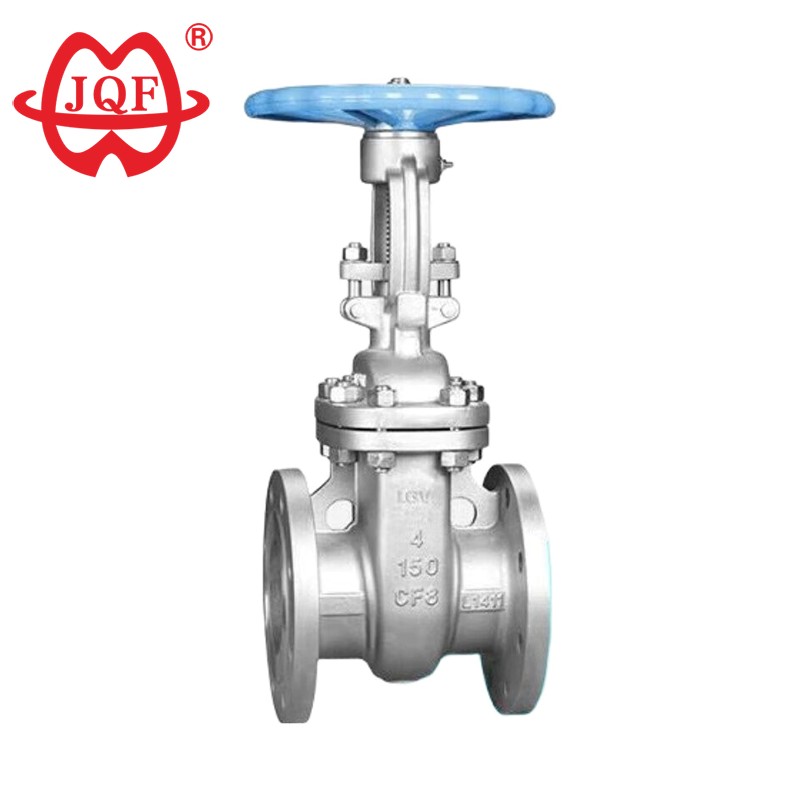

วาล์วประตูสเตนเลสสตีล API ที่ทนทานนี้มีการออกแบบแบบเจาะเต็มซึ่งให้ประสิทธิภาพไฮดรอลิกที่ยอดเยี่ยม เมื่อเปิดเต็มที่ ตัวกลางจะไหลผ่านโดยตรงโดยมีความต้านทานของเหลวน้อยที่สุด ช่วยลดการสูญเสียแรงดันของระบบ พื้นผิวการปิดผนึกที่แม่นยำของวาล์วประตูสแตนเลส API ใช้การออกแบบซีลที่แข็งขึ้น ให้ความต้านทานการสึกหรอและการกัดกร่อน และประสิทธิภาพที่เหนือกว่าเมื่อเทียบกับวาล์วประตูแบบดั้งเดิม ในระหว่างการทำงาน ประตูจะเคลื่อนขึ้นในแนวตั้งต้านการไหล ช่วยให้สั่งงานได้อย่างราบรื่นมากโดยมีแรงบิดที่ต้องการน้อยที่สุด จึงช่วยลดภาระงานของผู้ปฏิบัติงาน ออกแบบมาสำหรับการใช้งานทั่วไป วาล์วประตูเหล็กกล้าไร้สนิม API มีโครงสร้างที่เรียบง่ายและกะทัดรัด เป็นไปตามมาตรฐาน API 600 การออกแบบที่ปรับเปลี่ยนได้สามารถทนต่อแรงกดดัน อุณหภูมิ และเส้นผ่านศูนย์กลางสุดขีด และเข้ากันได้กับสื่อและสภาพแวดล้อมการทำงานที่หลากหลาย นอกจากนี้ สมมาตรแกนในสถานะเปิดเต็มที่ยังสร้างทางเดินตัวกลางที่ปั่นป่วนและไม่มีสิ่งกีดขวาง ช่วยขจัดปัญหาการไหลรบกวน และรับประกันการทำงานของท่อที่ราบรื่น
ในการปฏิบัติงานด้านน้ำมันและก๊าซขั้นต้นน้ำ วาล์วประตูเหล็กกล้าไร้สนิม API ใช้เพื่อแยกท่อบนหลุมผลิต จัดการการสกัดน้ำมันดิบภายใต้สภาวะแรงดันสูง และควบคุมของเหลวที่มีกำมะถันซึ่งมีความทนทานต่อไฮโดรเจนซัลไฟด์ (H₂S) สูงมาก โครงสร้างเหล็กสแตนเลสชุบแข็งของวาล์วประตูเหล็กสแตนเลส API ป้องกันการแตกร้าวจากความเครียดของซัลไฟด์ในสภาพแวดล้อมที่อุดมด้วยไฮโดรเจนซัลไฟด์ ทำให้พวกมันเป็นส่วนประกอบที่ขาดไม่ได้ของส่วนประกอบของหลุมผลิตและท่อร่วมการผลิต
ในโรงงานแปรรูปสารเคมี วาล์วประตูสเตนเลสสตีล API จัดการกับตัวกลางที่มีฤทธิ์กัดกร่อน รวมถึงกรด ด่าง และตัวทำละลายได้อย่างมีประสิทธิภาพ โรงไฟฟ้าใช้วาล์วประตูสเตนเลสสตีล API ในระบบน้ำป้อนหม้อไอน้ำ โดยใช้ฟังก์ชันปิดสุญญากาศเพื่อป้องกันการสูญเสียไอน้ำในระหว่างการสตาร์ทกังหัน
วิศวกรบำบัดน้ำใช้วาล์วประตูสเตนเลสสตีล API ที่ร้านแยกเกลือออกจากน้ำทะเลเพื่อต่อสู้กับการสึกหรอที่เกิดจากการกัดกร่อนของเกลือ เนื่องจากความต้านทานต่อการกัดกร่อนของกัลวานิก วาล์วเหล่านี้จึงเป็นตัวเลือกที่ต้องการอย่างต่อเนื่องสำหรับระบบบัลลาสต์น้ำทะเลในสิ่งอำนวยความสะดวกทางทะเลและนอกชายฝั่ง
การออกแบบและการผลิต: API 600
ขนาดหน้าแปลน: ANSI B16.5
ความยาวโครงสร้าง: ANSI B16.10
ความดัน ~ อุณหภูมิ: ANSI B16.34
การตรวจสอบและทดสอบ: API 598
| ความดันที่กำหนด (ปอนด์) | การทดสอบความแข็งแกร่ง | การทดสอบการซีลน้ำ | การทดสอบการซีลแก๊ส | |||
| MPa | ปอนด์/in2 | MPa | ปอนด์/in2 | MPa | ปอนด์/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| ตัวฝากระโปรงประตู | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| พื้นผิวการปิดผนึก | Cr13 หรือซีเมนต์คาร์ไบด์ | ตัวเครื่อง (W) หรือซีเมนต์คาร์ไบด์ (Y) | ||||
| ก้านและชิ้นส่วนภายใน | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| ฟิลเลอร์ | กราไฟท์ที่มีความยืดหยุ่น | |||||
| ปะเก็น | ปะเก็นแผลเกลียวสแตนเลส | |||||
| สื่อที่เหมาะสม | น้ำ ไอน้ำ น้ำมัน และอื่นๆ | กรดไนตริกและสารกัดกร่อนอื่นๆ | ตัวกลางออกซิไดซ์อย่างแรง | กรดอะซิติกและสื่อที่มีฤทธิ์กัดกร่อนอื่นๆ | ||
| อุณหภูมิที่เหมาะสม | -29~425℃ | -40~500℃ | ||||
| เส้นผ่านศูนย์กลางที่กำหนด | ขนาดหลักและขนาดการเชื่อมต่อ | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 ปอนด์ | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 ปอนด์ | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
