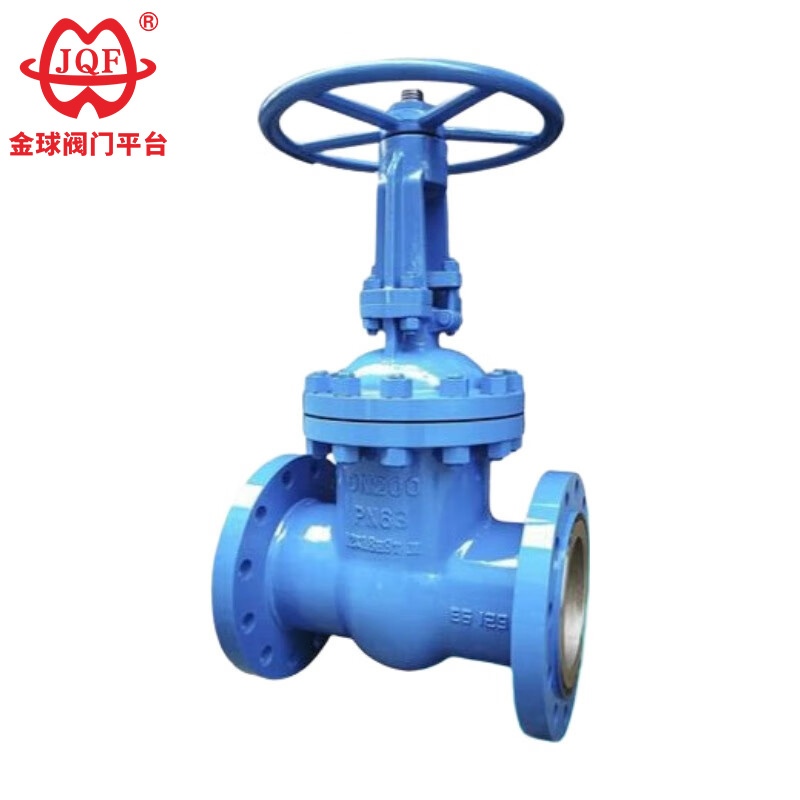

โรงงาน JQF Valve ผลิตวาล์วประตูหน้าแปลนมาตรฐาน GB คุณภาพสูง ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเคมี พลังงานความร้อน และผลิตภัณฑ์ปิโตรเลียมและท่อส่งไอน้ำอื่น ๆ เพื่อเป็นอุปกรณ์เปิดและปิดสำหรับเชื่อมต่อหรือตัดสื่อในท่อ ด้วยการเลือกใช้วัสดุที่แตกต่างกัน วาล์วประตูหน้าแปลนมาตรฐาน GB แบบกำหนดเองจึงเหมาะสำหรับตัวกลางต่างๆ เช่น น้ำ ไอน้ำ น้ำมัน กรดไนตริก กรดอะซิติก ตัวกลางออกซิไดซ์อย่างแรง และยูเรีย และมีจำหน่ายในรุ่นเกียร์ธรรมดา เกียร์ธรรมดา และรุ่นขับเคลื่อนด้วยไฟฟ้า
การตรวจสอบก่อนการติดตั้ง
ตรวจสอบความเข้ากันได้ของวัสดุวาล์วประตูหน้าแปลนมาตรฐาน GB กับตัวกลางของเหลว อุณหภูมิ และความดัน ตรวจสอบใบหน้าหน้าแปลนเพื่อหารอยขีดข่วน ตรวจสอบให้แน่ใจว่าวัสดุปะเก็นตรงกับเงื่อนไขการบริการ และยืนยันว่าโบลต์/น็อตตรงตามข้อกำหนดด้านความแข็งแกร่ง
การจัดตำแหน่งการติดตั้ง
ห้ามบังคับจัดตำแหน่งวาล์วประตูหน้าแปลนมาตรฐาน GB การวางแนวที่ไม่ตรงทำให้เกิดการบิดเบี้ยวของเบาะนั่ง การรั่วไหล หรือความเค้นของโครงสร้าง รองรับท่ออย่างอิสระใกล้กับวาล์ว ค่อยๆ ขันโบลท์ให้แน่นเป็นรูปดาวเพื่อให้ได้แรงบิดที่สม่ำเสมอ ทอร์คใหม่หลังจากการทำงานของระบบเป็นเวลา 24–48 ชั่วโมง
วินัยในการปฏิบัติงาน
เปิดจนสุดหรือปิดวาล์วประตูหน้าแปลนมาตรฐาน GB ทั้งหมด ตำแหน่งที่เปิดบางส่วนจะช่วยเร่งการกัดเซาะของเบาะนั่ง/ประตูจากการไหลความเร็วสูง ใช้ล้อมือเท่านั้น หลีกเลี่ยงประแจ/คันโยก จำเป็นต้องหล่อลื่นก้าน (จาระบีเกรด EP) ทุกไตรมาส
การทดสอบการบำรุงรักษา
ทดสอบวาล์วประตูหน้าแปลนมาตรฐาน GB แบบอุทกสถิตหลังการติดตั้งที่พิกัด 1.5× PN ก่อนเริ่มเดินระบบ แยกวาล์วออกจากอุปกรณ์ปลายน้ำในระหว่างการทดสอบ เป็นประจำทุกปี: ตรวจสอบความแน่นของต่อมบรรจุ การกัดกร่อนของก้าน และความสมบูรณ์ของข้อต่อหน้าแปลน เปลี่ยนวงแหวนบรรจุที่สึกหรอทันทีเพื่อยับยั้งการปล่อยก๊าซเรือนกระจก
การจัดการพื้นที่เก็บข้อมูล
เก็บวาล์วไว้ในที่ร่ม ป้องกันความชื้น เก็บฝาปิดไว้จนกว่าจะติดตั้ง
1. การออกแบบที่มีประสิทธิภาพสูง: วาล์วประตูหน้าแปลนมาตรฐาน GB มีการออกแบบที่กำหนดค่าอย่างสมเหตุสมผลซึ่งใช้พื้นที่อย่างมีประสิทธิภาพ ให้ความเสถียรของตัววาล์วที่เหนือกว่า ลดความต้านทานของของเหลวให้เหลือน้อยที่สุด และค่าสัมประสิทธิ์การไหลที่เหมาะสมที่สุด
2. อายุการใช้งานของซีลที่เพิ่มขึ้น: ส่วนต่อประสานการซีลใช้สแตนเลสและการเคลือบคาร์ไบด์ ช่วยลดการสึกหรอและยืดอายุการใช้งานได้อย่างมาก
3. เชื่อถือได้และใช้งานง่าย: การบรรจุกราไฟท์ที่ยืดหยุ่นช่วยให้มั่นใจได้ถึงความสมบูรณ์ของซีลที่เชื่อถือได้ ส่งผลให้การทำงานราบรื่นและมีแรงบิดในการทำงานน้อยที่สุด
4. วิธีการกระตุ้นที่หลากหลาย: วาล์วประตูหน้าแปลนมาตรฐาน GB เข้ากันได้กับกลไกการกระตุ้นที่หลากหลาย รวมถึงแบบแมนนวล นิวแมติก ไฟฟ้า และแบบขับเคลื่อนด้วยเกียร์ เพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย
5. โครงสร้างที่หลากหลาย: มีให้เลือกหลายรูปแบบ เช่น ประตูบานเดี่ยวแบบลิ่มแบบยืดหยุ่น ประตูเดี่ยวแบบลิ่มแข็ง หรือประตูแบบขนาน (คู่)
ข้อกำหนดการออกแบบ: GB / T 12234
ความยาวโครงสร้าง: GB / T 12221
หน้าแปลนเชื่อมต่อ: JB/T 79.1
การทดสอบและตรวจสอบ: JB / T 9092
แรงดัน-อุณหภูมิ: GB/T 9131
การระบุผลิตภัณฑ์: GB / T 12220
| ความดันที่กำหนด PN (MPa) | กรณี | แรงดันทดสอบ (MPa) | ปิดผนึก | |
| ปิดผนึก (ของเหลว) | ซีล (แก๊ส) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| วัสดุเปลือก | สื่อที่เหมาะสม | อุณหภูมิที่ใช้บังคับ (℃) |
| เหล็กกล้าคาร์บอน (ชนิด C) | น้ำ ไอน้ำ น้ำมัน | ≤425 |
| เหล็กโครเมียม นิกเกิล ไททาเนียม (ชนิด P) | กรดไนตริก | ≤200 |
| เหล็กกล้าไททาเนียม นิกเกิล โมลิบดีนัม โครเมียม (ชนิด R) | กรดอะซิติก | ≤200 |
| เหล็กโครเมียม-โมลิบดีนัม (ประเภท I) | น้ำ ไอน้ำ น้ำมัน | ≤550 |
| ร่างกาย, ฝากระโปรงหน้า | แผ่นวาล์ว บ่าที่นั่ง | ก้านวาล์ว | สเตมนัท | ฟิลเลอร์ | วงล้อมือ |
| เหล็กกล้าคาร์บอน | เหล็กคาร์บอนคุณภาพสูง + คาร์ไบด์หรือสแตนเลส | โครเมี่ยมสแตนเลส | อลูมิเนียมสีบรอนซ์ | บรรจุแร่ใยหินกราไฟท์ | เหล็กอ่อนได้ |
| เหล็กไทเทเนียม โครเมียม นิเกิล | สแตนเลส, สแตนเลส + ซีเมนต์คาร์ไบด์ | สแตนเลสโครเมียมนิกเกิลไทเทเนียม | อลูมิเนียมสีบรอนซ์ | เทฟล่อน | เหล็กอ่อนได้ |
| เหล็กไทเทเนียม โครเมียม นิกเกิล โมลิบดีนัม | สแตนเลส, สแตนเลส + ซีเมนต์คาร์ไบด์ | สแตนเลสโครเมียมนิกเกิลไทเทเนียม | อลูมิเนียมสีบรอนซ์ | เทฟล่อน | เหล็กอ่อนได้ |
| เหล็กโครเมียมโมลิบดีนัม | โลหะผสมเหล็ก + คาร์ไบด์ | เหล็กโครเมียมโมลิบดีนัม | อลูมิเนียมสีบรอนซ์ | แร่ใยหินที่มีความยืดหยุ่น | เหล็กอ่อนได้ |

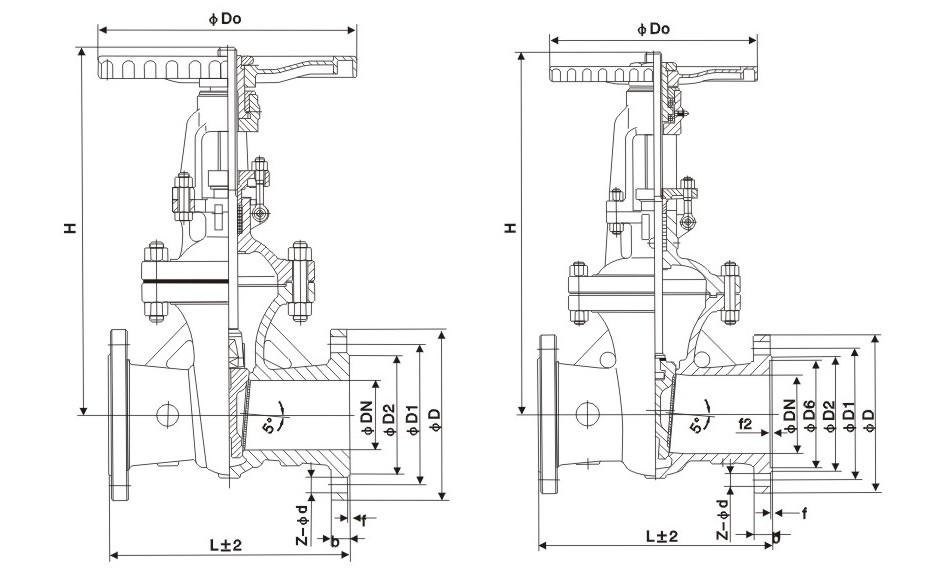

| เส้นผ่านศูนย์กลางที่กำหนด | ขนาดหลักและขนาดการเชื่อมต่อ | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
