GB เกทวาล์วสแตนเลสมาตรฐาน

โรงงาน JQF Valve มุ่งมั่นที่จะวิจัย พัฒนา การผลิต และการบริการของตัววาล์ว ด้วยการออกแบบที่เป็นผู้ใหญ่ งานฝีมืออันวิจิตรประณีต และโซลูชันแบบมืออาชีพถึงสถานที่ เราได้รับการยอมรับและยกย่องจากผู้ใช้ของเรา วาล์วประตูเหล็กสแตนเลสมาตรฐาน GB คุณภาพสูงของเราผลิตขึ้นตามมาตรฐาน 6S ที่เข้มงวด โดยมีฝีมือประณีต ความแข็งสูง ความเหนียวที่แข็งแกร่ง และความต้านทานแรงดันสูงพร้อมการป้องกันการแตกร้าว เราหวังว่าจะร่วมมือกับคุณ

ส่งคำถาม

รายละเอียดสินค้า

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

ข้อควรระวังที่สำคัญ:

1. การตรวจสอบก่อนการติดตั้ง: ยืนยันความเข้ากันได้ของวัสดุวาล์วกับตัวกลางของไหล อุณหภูมิ และความดัน ตรวจสอบปลายวาล์วประตูสแตนเลสมาตรฐาน GB ที่ทนทานเพื่อหารอยขีดข่วน ตรวจสอบให้แน่ใจว่าวัสดุปะเก็นตรงตามข้อกำหนดการใช้งาน และยืนยันว่าสลักเกลียว/น็อตตรงตามข้อกำหนดด้านความแข็งแรง
2. การจัดตำแหน่งการติดตั้ง: อย่าบังคับการจัดตำแหน่ง การวางแนวที่ไม่ตรงอาจทำให้เกิดการเสียรูปของบ่าวาล์ว การรั่วไหล หรือความเค้นของโครงสร้าง รองรับท่ออย่างอิสระใกล้กับวาล์ว ค่อยๆ ขันโบลต์ให้แน่นตามลำดับรูปดาวจนได้แรงบิดที่สม่ำเสมอ หลังจากที่ระบบทำงานครบ 24-48 ชั่วโมง ให้ขันน็อตให้แน่นอีกครั้ง
3. ขั้นตอนการปฏิบัติงาน: วาล์วประตูเหล็กสแตนเลสมาตรฐาน GB คุณภาพสูงควรเปิดจนสุดหรือปิดสนิท การเปิดบางส่วนจะเร่งการสึกกร่อนของบ่าวาล์ว/แผ่นด้วยของไหลความเร็วสูง ทำงานโดยใช้วงล้อจักรเท่านั้น ห้ามใช้ประแจ/คันโยก ต้องหล่อลื่นก้านวาล์วทุกไตรมาส
4. การทดสอบและบำรุงรักษา: หลังการติดตั้ง ก่อนเริ่มเดินระบบ ควรทำการทดสอบแรงดันคงที่กับวาล์วประตูสแตนเลสมาตรฐาน GB ที่ 1.5 เท่าของแรงดัน PN ในระหว่างการทดสอบ ควรแยกวาล์วออกจากอุปกรณ์ปลายน้ำ
5.การจัดเก็บและการจัดการ: ควรเก็บวาล์วไว้ในอาคารและป้องกันไม่ให้ความชื้น ก่อนการติดตั้ง ฝาปิดปลายควรอยู่ในตำแหน่งที่ติดตั้ง

คุณสมบัติ

1. วาล์วประตูเหล็กสแตนเลสมาตรฐาน GB ทำจากสแตนเลสออสเทนนิติกซึ่งมีความต้านทานการกัดกร่อนจากตัวกลางที่เป็นกรดออกซิไดซ์ได้ดีเยี่ยม
2. เมื่อตัวกลางไหลผ่านวาล์วประตูสแตนเลสมาตรฐาน GB ทิศทางการไหลยังคงไม่เปลี่ยนแปลง ส่งผลให้ความต้านทานของไหลต่ำ
3. ทิศทางการเคลื่อนที่ของประตูตั้งฉากกับทิศทางการไหลของตัวกลาง ส่งผลให้แรงบิดในการเปิดและปิดต่ำและการทำงานที่ง่ายดาย
4. ทิศทางการไหลของตัวกลางนั้นไม่จำกัด โดยไม่รบกวนการไหลของของไหลหรือลดความดัน ตัวกลางสามารถไหลจากด้านใดด้านหนึ่งของวาล์วประตูได้ เพื่อให้บรรลุวัตถุประสงค์ที่ตั้งใจไว้ เหมาะอย่างยิ่งสำหรับท่อที่ทิศทางการไหลของตัวกลางอาจเปลี่ยนแปลง
5. วาล์วประตูสแตนเลสมาตรฐาน GB ได้รับการติดตั้งในแนวตั้งภายในตัววาล์ว ส่งผลให้โครงสร้างมีความยาวสั้น
6. วาล์วประตูสแตนเลสมาตรฐาน GB มีประสิทธิภาพการปิดผนึกที่ดี การสึกหรอบนพื้นผิวซีลจะน้อยที่สุดเมื่อเปิดจนสุด

มาตรฐานผู้บริหาร

ข้อกำหนดการออกแบบ: GB / T 12234
ความยาวโครงสร้าง: GB / T 12221
หน้าแปลนเชื่อมต่อ: JB/T 79.1
การทดสอบและตรวจสอบ: JB / T 9092
แรงดัน-อุณหภูมิ: GB/T 9131
การระบุผลิตภัณฑ์: GB / T 12220

พารามิเตอร์ประสิทธิภาพ

ความดันที่กำหนด PN (MPa)	กรณี	แรงดันทดสอบ (MPa)		ปิดผนึก
ความดันที่กำหนด PN (MPa)	กรณี	ปิดผนึก (ของเหลว)	ซีล (แก๊ส)	ปิดผนึก
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

อุณหภูมิปานกลางและเหมาะสม

วัสดุเปลือก	สื่อที่เหมาะสม	อุณหภูมิที่ใช้บังคับ (℃)
เหล็กโครเมียม นิกเกิล ไททาเนียม (ชนิด P)	กรดไนตริก	≤200
เหล็กกล้าไททาเนียม นิกเกิล โมลิบดีนัม โครเมียม (ชนิด R)	กรดอะซิติก	≤200

วัสดุชิ้นส่วนหลัก

ร่างกาย, ฝากระโปรงหน้า	แผ่นวาล์ว บ่าที่นั่ง	ก้านวาล์ว	สเตมนัท	ฟิลเลอร์	วงล้อมือ
เหล็กไทเทเนียม โครเมียม นิเกิล	สแตนเลส, สแตนเลส + ซีเมนต์คาร์ไบด์	สแตนเลสโครเมียมนิกเกิลไทเทเนียม	อลูมิเนียมสีบรอนซ์	เทฟล่อน	เหล็กอ่อนได้
เหล็กไทเทเนียม โครเมียม นิกเกิล โมลิบดีนัม	สแตนเลส, สแตนเลส + ซีเมนต์คาร์ไบด์	สแตนเลสโครเมียมนิกเกิลไทเทเนียม	อลูมิเนียมสีบรอนซ์	เทฟล่อน	เหล็กอ่อนได้

รูปร่างหลักและขนาดการเชื่อมต่อ

เส้นผ่านศูนย์กลางที่กำหนด	ขนาดหลักและขนาดการเชื่อมต่อ
เส้นผ่านศูนย์กลางที่กำหนด	L	D	D1	D2	b	Z-d	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

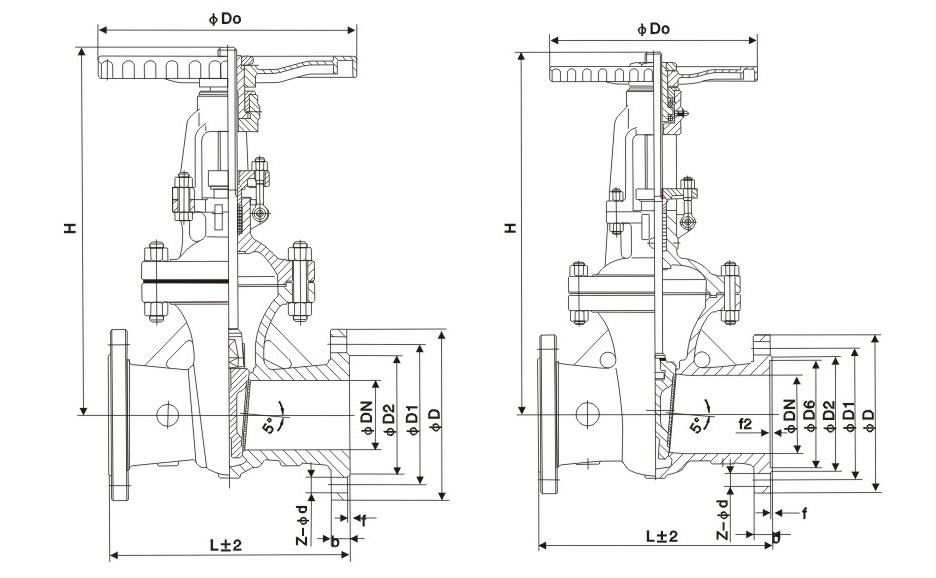

ภาพโครงสร้าง

แท็กยอดนิยม: GB มาตรฐานวาล์วประตูสแตนเลส, จีน, ปรับแต่ง, คุณภาพ, ทนทาน, ขั้นสูง, ผู้ผลิต, ผู้จัดจำหน่าย, โรงงาน, ในสต็อก
