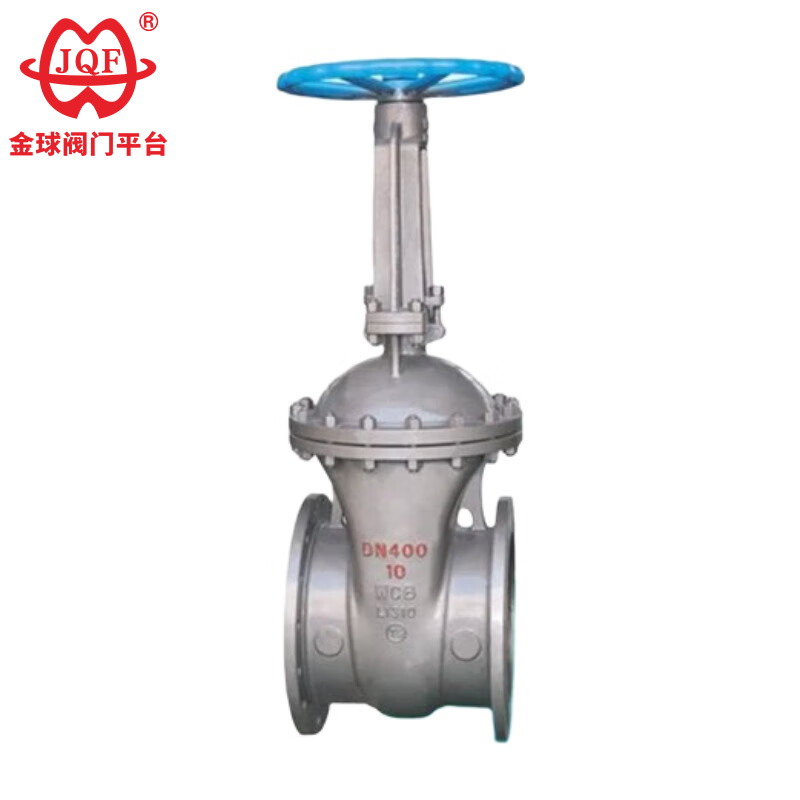

วาล์วประตูเหล็กสเตนเลส API คุณภาพสูง ออกแบบโดย JQF Valve ซึ่งเป็นผู้จัดจำหน่ายวาล์วมืออาชีพในประเทศจีน หล่อโดยใช้กระบวนการหล่อด้วยความแม่นยำของซิลิกาโซลล่าสุด ส่งผลให้วาล์วมีอายุการใช้งานยาวนานเป็นพิเศษ ตัววาล์วทำจากเหล็กกล้าคาร์บอน (หรือสเตนเลส) และโลหะผสม ทำให้ติดตั้งและบำรุงรักษาได้ง่าย
1.ความต้านทานของเหลวต่ำ: เมื่อเปิดเต็มที่ วาล์วประตูเหล็กสแตนเลส API ช่วยให้สามารถไหลโดยตรงของตัวกลาง ลดความต้านทานของของเหลวและลดการสูญเสียแรงดัน
2. พื้นผิวการปิดผนึกที่ทนต่อการสึกหรอ: เมื่อเทียบกับวาล์วประตู พื้นผิวการปิดผนึกของวาล์วประตูสแตนเลส API แบบกำหนดเองจะมีแรงเสียดทานและการกัดเซาะน้อยกว่า
3. เปิดและปิดง่าย: ในระหว่างการเปิดและปิด การเคลื่อนไหวของประตูจะตั้งฉากกับทิศทางของของไหล ซึ่งต้องใช้แรงผลักดันน้อยลงจึงต้องใช้ความพยายามน้อยลงในการทำงาน
4. โครงสร้างที่เรียบง่ายและการบังคับใช้ที่กว้างขวาง: วาล์วประตูสแตนเลส API คุณภาพสูงมีโครงสร้างที่เรียบง่าย มีความยาวสั้น และง่ายต่อการผลิต ปรับให้เข้ากับความดัน อุณหภูมิ และเส้นผ่านศูนย์กลางที่แตกต่างกัน และเหมาะสำหรับสื่อและสภาพการทำงานต่างๆ
5. ไม่มีความปั่นป่วน: เมื่อเปิดเต็มที่ วาล์วประตูเหล็กกล้าไร้สนิม API จะช่วยให้การไหลของตัวกลางไม่ จำกัด ป้องกันความปั่นป่วนและส่งเสริมการทำงานของท่อ
การออกแบบและการผลิต: API 600
ขนาดหน้าแปลน: ANSI B16.5
ความยาวโครงสร้าง: ANSI B16.10
ความดัน ~ อุณหภูมิ: ANSI B16.34
การตรวจสอบและทดสอบ: API 598
| ความดันที่กำหนด (ปอนด์) | การทดสอบความแข็งแกร่ง | การทดสอบการซีลน้ำ | การทดสอบการซีลแก๊ส | |||
| MPa | ปอนด์/in2 | MPa | ปอนด์/in2 | MPa | ปอนด์/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| ตัวฝากระโปรงประตู | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| พื้นผิวการปิดผนึก | Cr13 หรือซีเมนต์คาร์ไบด์ | ตัวเครื่อง (W) หรือซีเมนต์คาร์ไบด์ (Y) | ||||
| ก้านและชิ้นส่วนภายใน | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| ฟิลเลอร์ | กราไฟท์ที่มีความยืดหยุ่น | |||||
| ปะเก็น | ปะเก็นแผลเกลียวสแตนเลส | |||||
| สื่อที่เหมาะสม | น้ำ ไอน้ำ น้ำมัน และอื่นๆ | กรดไนตริกและสารกัดกร่อนอื่นๆ | ตัวกลางออกซิไดซ์อย่างแรง | กรดอะซิติกและสื่อที่มีฤทธิ์กัดกร่อนอื่นๆ | ||
| อุณหภูมิที่เหมาะสม | -29~425℃ | -40~500℃ | ||||
| เส้นผ่านศูนย์กลางที่กำหนด | ขนาดหลักและขนาดการเชื่อมต่อ | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 ปอนด์ | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 ปอนด์ | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
