วาล์วประตูไฟฟ้าแบบแบน

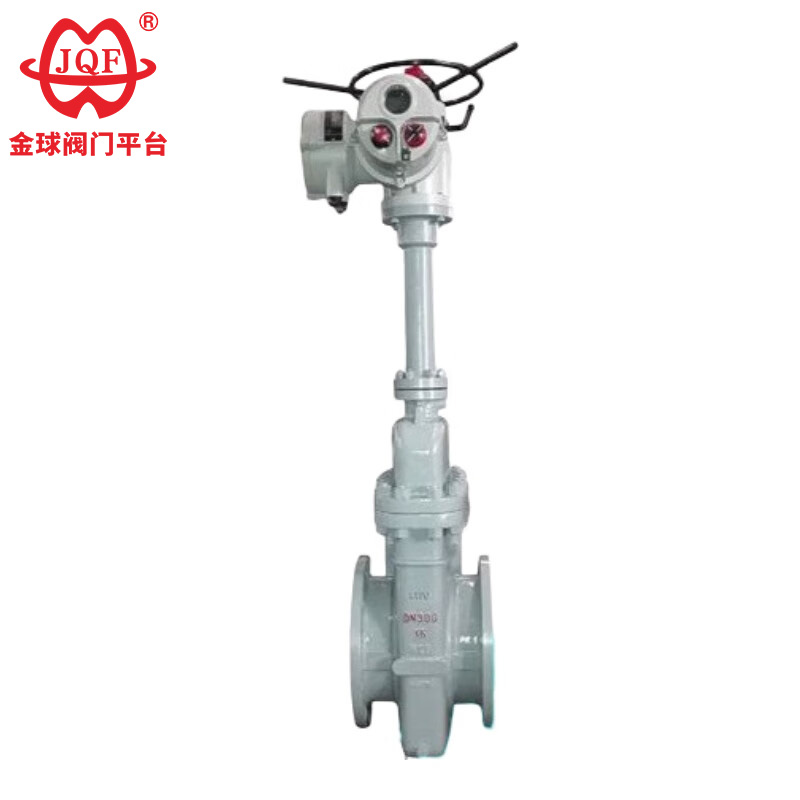

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. การจำแนกประเภทตามวิธีการกระตุ้น: วาล์วประตูขนานแบบแมนนวล, วาล์วประตูแบบขนานแบบนิวแมติก, วาล์วประตูแบบขนานแบบไฟฟ้า
2. การจำแนกประเภทตามสถานการณ์การใช้งาน: วาล์วประตูขนานชนิดปาก, วาล์วประตูขนานที่ไม่ใช่ปาก, วาล์วประตูขนานเฉพาะบ่อน้ำมัน, วาล์วประตูขนานสำหรับการขนส่งทางท่อ, วาล์วประตูขนานระบบแก๊ส

คุณสมบัติโครงสร้าง

1. ซีลสองทิศทางแบบลอยตัว
บ่าลอยของวาล์วประตูเรียบแบบไฟฟ้าช่วยให้สามารถเปิดและปิดได้สองทิศทาง ทำให้มั่นใจในการปิดผนึกที่เชื่อถือได้และการทำงานที่ยืดหยุ่น
2. วัสดุไกด์ที่ทนทานต่อการกัดกร่อนอย่างหนัก
ประตูมีแถบนำทางเพื่อการวางตำแหน่งที่แม่นยำ และพื้นผิวการปิดผนึกเคลือบด้วยชั้นป้องกันการกัดกร่อนของทังสเตนคาร์ไบด์
3. การออกแบบความต้านทานการไหลเป็นศูนย์
ตัววาล์วของวาล์วประตูไฟฟ้าแบบแบนมีความต้านทานแรงดันสูง เมื่อเปิดเต็มที่ เส้นทางการไหลผ่านตรงจะใกล้เคียงกับท่อที่มีเส้นผ่านศูนย์กลางเท่ากัน (ความต้านทานการไหล ≤0.03)
ก้านวาล์วใช้การซีลแบบหลายขั้นตอนพร้อมการบรรจุแบบคอมโพสิต ช่วยลดค่าสัมประสิทธิ์การเสียดสีลง 40%
4. กลไกการปิดผนึกแบบสองขั้นตอน
เมื่อปิดตามเข็มนาฬิกา:
แรงดันปานกลางจะดันบ่าวาล์วทางเข้าเพื่อสร้างซีลหลัก
ประตูกดทับบ่าวาล์วทางออกเพื่อสร้างซีลสองชั้น
5. การปฏิวัติการบำรุงรักษาออนไลน์
โครงสร้างซีลสองชั้นช่วยให้สามารถเปลี่ยนชิ้นส่วนที่สึกหรอได้โดยไม่รบกวนการผลิต เทคโนโลยีนี้เป็นผู้นำในกลุ่มผลิตภัณฑ์ที่คล้ายคลึงกันทั้งในประเทศและต่างประเทศ
6. การควบคุมการเปิดและปิดแบบก้าวหน้า
เมื่อเปิดทวนเข็มนาฬิกา ประตูจะสูงขึ้น และรูนำจะค่อยๆ ซ้อนทับกับช่อง ทำให้ได้ช่องเปิดเต็ม 100% ที่ตำแหน่งสุดขั้ว

มาตรฐานการออกแบบ

พารามิเตอร์ประสิทธิภาพ

รูปร่างหลักและขนาดการเชื่อมต่อ

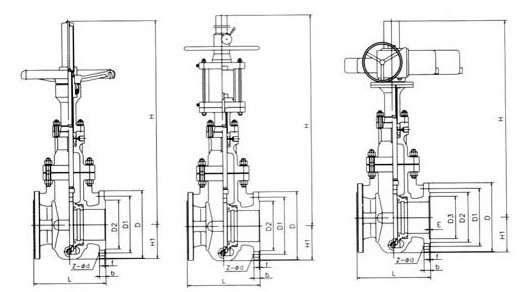

ภาพโครงสร้าง
