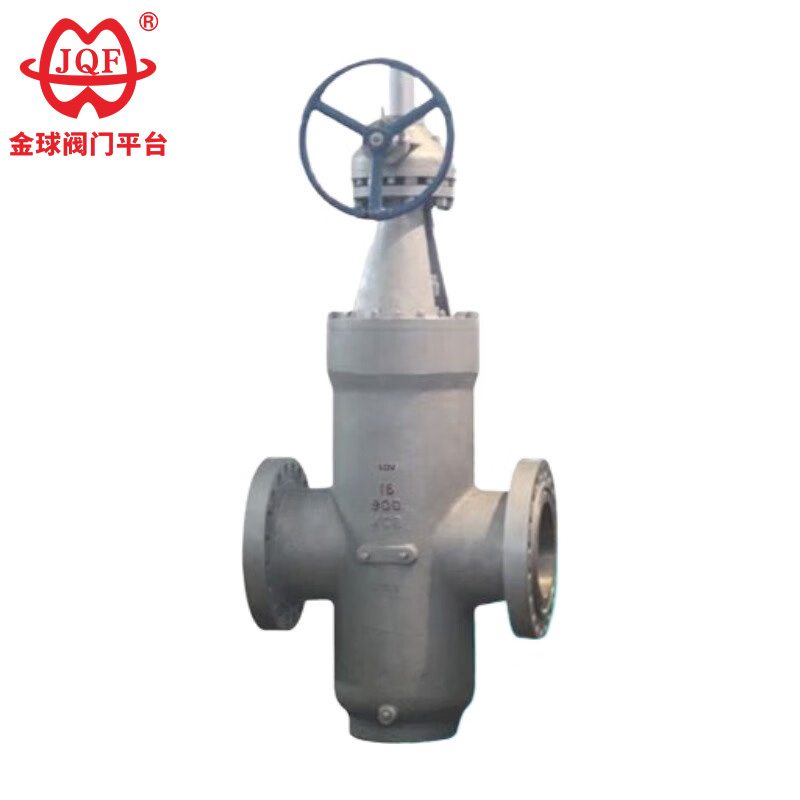

วาล์วประตูแบน

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. การออกแบบแบบเจาะเต็มเพื่อต้านทานการไหลน้อยที่สุด
2.ทำความสะอาดท่อด้วยแปรงช่วย
3.ที่นั่งลอยสำหรับการปิดผนึกแบบสองทิศทาง
4. แรงบิดเปิดและปิดต่ำ
5. ใช้งานง่ายและกลไกการบรรเทาความดันและการฉีดจาระบีเพื่อความปลอดภัยสูง
6.ประสิทธิภาพการรั่วไหลเป็นศูนย์

การใช้ผลิตภัณฑ์

JQF Valve ผลิตวาล์วประตูเรียบ ซึ่งเป็นวาล์วเลื่อนชนิดหนึ่ง องค์ประกอบการปิดอาจเป็นประตูเดียวหรือสองประตูที่มีกลไกการขยายอยู่ระหว่างนั้น ความดันของประตูเทียบกับบ่าวาล์วจะถูกควบคุมโดยความดันของตัวกลางที่กระทำต่อประตูลอยหรือบ่าวาล์วลอย ในกรณีของวาล์วประตูคู่ กลไกการขยายตัวระหว่างประตูทั้งสองจะเสริมแรงดันนี้

หมวดหมู่สินค้า

คุณสมบัติโครงสร้าง

1. การปิดผนึกแบบสองทิศทางแบบลอยตัว
บ่าวาล์วประตูเรียบแบบปรับแต่งได้ช่วยให้เปิดและปิดได้สองทิศทาง ทำให้มั่นใจในการปิดผนึกที่เชื่อถือได้และการทำงานที่ยืดหยุ่น
2. วัสดุนำทางที่ทนทานต่อการกัดกร่อนอย่างหนัก
ประตูมีแถบนำทางเพื่อการวางตำแหน่งที่แม่นยำ และพื้นผิวการปิดผนึกถูกพ่นด้วยชั้นป้องกันการกัดเซาะของทังสเตนคาร์ไบด์
3. การออกแบบความต้านทานการไหลเป็นศูนย์
ความต้านทานแรงดันสูงของตัววาล์วประตูแบน เมื่อเปิดจนสุด ช่องการไหลผ่านตรงจะประมาณท่อที่มีเส้นผ่านศูนย์กลางเท่ากัน (ความต้านทานการไหล ≤ 0.03)
การปิดผนึกหลายขั้นตอนด้วยการบรรจุคอมโพสิตบนก้านวาล์วจะช่วยลดค่าสัมประสิทธิ์การเสียดสีลง 40%
4. กลไกการปิดผนึกแบบสองขั้นตอน
เมื่อปิดตามเข็มนาฬิกา:
แรงดันปานกลางจะดันบ่าวาล์วทางเข้าเพื่อสร้างซีลหลัก
ประตูกดทับบ่าวาล์วทางออกเพื่อสร้างซีลสองชั้น
5. การปฏิวัติการบำรุงรักษาออนไลน์
โครงสร้างซีลคู่ช่วยให้สามารถเปลี่ยนชิ้นส่วนที่มีช่องโหว่ได้โดยไม่ทำให้การผลิตหยุดชะงัก เทคโนโลยีนี้นำไปสู่ผลิตภัณฑ์ที่คล้ายกันทั้งในประเทศและต่างประเทศ
6. การควบคุมการเปิดและปิดแบบก้าวหน้า
เมื่อเปิดทวนเข็มนาฬิกา ประตูจะสูงขึ้น และรูนำจะค่อยๆ ซ้อนทับกับช่อง ทำให้เปิดเต็ม 100% ที่ตำแหน่งจำกัด

มาตรฐานการออกแบบ

การออกแบบและการผลิตมาตรฐาน : JB/T 5298
มาตรฐานความยาวโครงสร้าง: JB / T 5298
มาตรฐานหน้าแปลนเชื่อมต่อ: GB / T 9113
เกรดอุณหภูมิความดัน: GB / T 12224-2005
ทดสอบมาตรฐานการทดสอบ: GB / T 13927-2008, JB / T 5298

พารามิเตอร์ประสิทธิภาพ

รูปร่างหลักและขนาดการเชื่อมต่อ

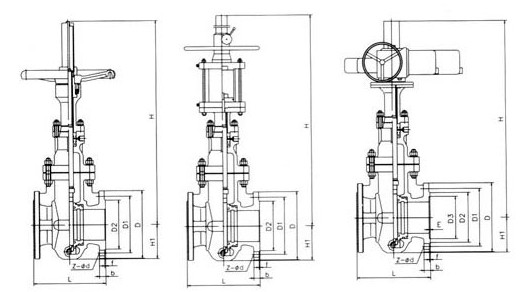

ภาพโครงสร้าง
