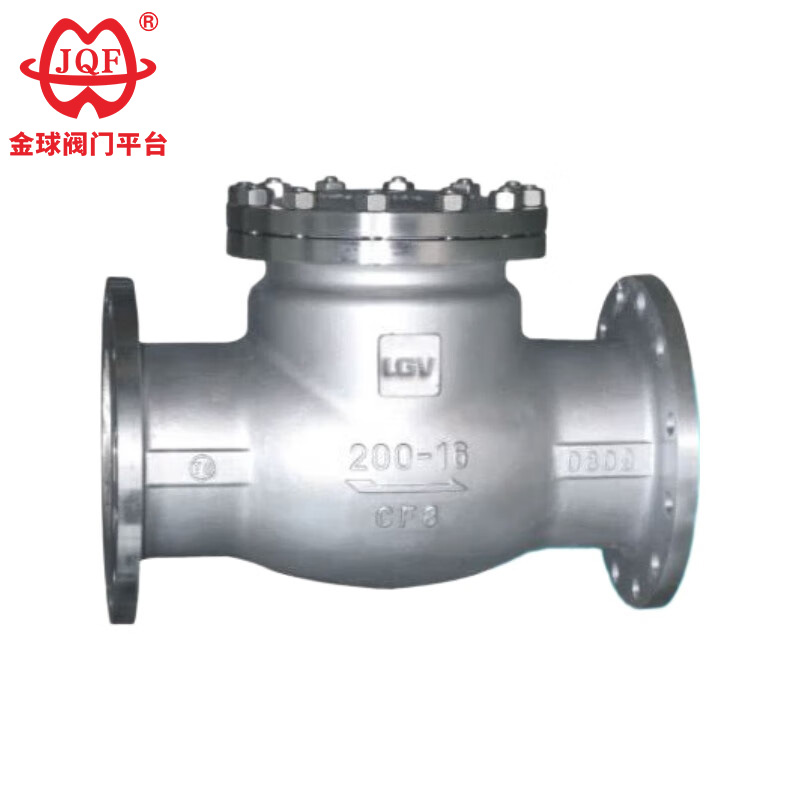

Jinqiu Valve ผู้ผลิตเช็ควาล์วสแตนเลสระดับมืออาชีพในประเทศจีน ซึ่งเป็นผู้ผลิตเช็ควาล์วสแตนเลสที่มีแขนโยกใช้โครงสร้างการเชื่อมต่อทรงกลมที่ทางแยกของแขนโยกและจานวาล์ว ซึ่งช่วยให้จานวาล์วมีอิสระในระดับหนึ่งภายในช่วง 360 องศา และให้การชดเชยตำแหน่งไมโครที่เหมาะสม
วาล์วเหล่านี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี โลหะ และยา เช็ควาล์วสแตนเลสชนิด H44W และ H44Y ใช้ในระบบท่อ โดยมีวัตถุประสงค์หลักเพื่อป้องกันการไหลย้อนกลับของตัวกลาง ป้องกันปั๊มและมอเตอร์ขับเคลื่อนไม่ให้ถอยหลัง และป้องกันการรั่วไหลของตัวกลางภายในภาชนะ เช็ควาล์วยังสามารถใช้ในท่อที่มีแรงดันอาจสูงกว่าแรงดันของระบบหลักหรือระบบเสริม
1. แรงดันตกต่ำ: การออกแบบเต็มรูของเช็ควาล์วสแตนเลสทำให้มีความต้านทานต่อการไหลน้อยที่สุดเมื่อเปิด ซึ่งช่วยประหยัดพลังงานในระบบ
2. การทำงานอัตโนมัติเต็มรูปแบบ: เช็ควาล์วสแตนเลสไม่ต้องใช้แหล่งจ่ายไฟภายนอกหรือการแทรกแซงด้วยตนเอง มันทำงานตามการไหลของเส้นและแรงดันเท่านั้น
3. การปิดผนึกที่เชื่อถือได้: มีที่นั่งแบบโลหะต่อโลหะหรือแบบยืดหยุ่น (อ่อน) เพื่อป้องกันการไหลย้อนกลับ
4. การออกแบบที่แข็งแกร่งและเรียบง่าย: เช็ควาล์วสแตนเลสมีชิ้นส่วนที่เคลื่อนไหวน้อย มีความน่าเชื่อถือสูงและต้องการการบำรุงรักษาน้อยที่สุด
| แบบอย่าง | H44W-16P~250 | |
| แรงกดดันในการทำงาน (MPa) | 1.6~25 | |
| อุณหภูมิที่เหมาะสม (℃) | ≤550 | |
| สื่อที่เหมาะสม | ตัวกลางที่มีฤทธิ์กัดกร่อนอ่อน | |
| วัสดุ | ตัว, ฝากระโปรง, ดิสก์ | สแตนเลสโครเมียมนิกเกิลไทเทเนียม |
| พื้นผิวการปิดผนึก | ร่างกายถูกปิดผนึก | |
| ชื่อชิ้นส่วน | ชื่อวัสดุ | |||
| ร่างกาย | เอ351 ซีเอฟ8 | เอ351 CF8M | เอ351 ซีเอฟ3 | A351 CF3M |
| หมวก | เอ351 ซีเอฟ8 | เอ351 CF8M | เอ351 ซีเอฟ3 | A351 CF3M |
| แผ่นวาล์ว | เอ351 ซีเอฟ8 | เอ351 CF8M | เอ351 ซีเอฟ3 | A351 CF3M |
| พื้นผิวการปิดผนึก | ตัว/STL | ตัว/STL | ตัว/STL | ตัว/STL |
| เพลาวาล์ว | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| ปะเก็น | กราไฟท์ที่มีความยืดหยุ่น | กราไฟท์ที่มีความยืดหยุ่น | กราไฟท์ที่มีความยืดหยุ่น | กราไฟท์ที่มีความยืดหยุ่น |
| สายฟ้า | A193 B8 | A193 บี8เอ็ม | A193 B8 | A193 บี8เอ็ม |
| นัท | A194 8 | A194 8M | A194 8 | A194 8M |
| อุณหภูมิในการทำงาน | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| สื่อที่เหมาะสม | มีฤทธิ์กัดกร่อนอ่อน | มีฤทธิ์กัดกร่อนอ่อน | มีฤทธิ์กัดกร่อนอ่อน | มีฤทธิ์กัดกร่อนอ่อน |
| เส้นผ่านศูนย์กลางที่กำหนดDN | ขนาดหลักและขนาดการเชื่อมต่อ | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
