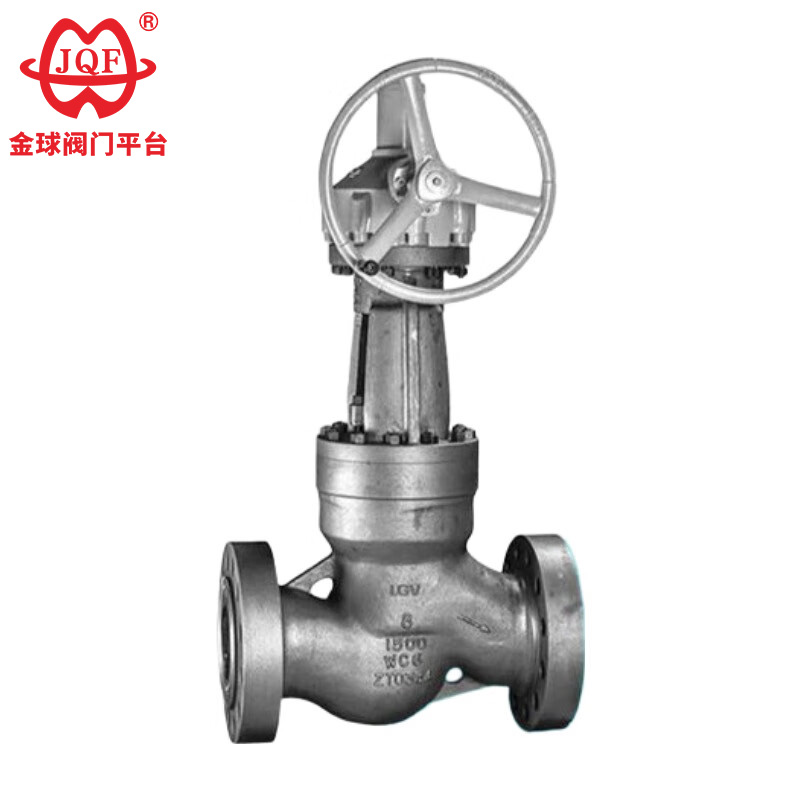

วาล์วลูกโลกอุณหภูมิสูงแรงดันสูง

JQF Valve is a leading valve manufacturer in China, who specializing in high performance hydraulic control valves. Our high quality high pressure high temperature globe valves rely on a robust, specialized structure to ensure leak-free operation under extremely high pressures, while also preventing seal deformation or loosening at appropriate temperatures. Due to their high-temperature and high-pressure resistance, as well as ease of disassembly and maintenance, these customized high pressure high temperature globe valves are widely used in power, electrical, electro-mechanical equipment engineering, and electrical control equipment engineering.

1. ช่องซีลแบบขันแน่นเอง: ลูกโลกวาล์วอุณหภูมิสูงแรงดันสูงมีการออกแบบการซีลเสริมแรงด้วยแรงดัน พร้อมด้วยมุมเอียงแบบมาตรฐานที่ปลายทางเข้าและทางออก
2. ระบบปิดผนึกโลหะผสมแข็ง: พื้นผิวปิดผนึกแผ่นดิสก์วาล์ว/ที่นั่งทำจากโลหะผสมทังสเตน-โครเมียม-โคบอลต์ที่มีโคบอลต์ โดยมีขีดจำกัดความต้านทานต่ออุณหภูมิที่ 650℃ และความต้านทานการสึกหรอเพิ่มขึ้น 300% หลังจากรอบการเปิดและปิด 50,000 รอบ อัตราความสมบูรณ์ของพื้นผิวการซีลคือ ≥98%
3. ก้านวาล์วคอมโพสิตที่มีความแข็งแรงสูง: เมทริกซ์ที่ผ่านการอบชุบและความร้อนพร้อมการบำบัดไนไตรด์ที่พื้นผิว
4. กล่องบรรจุยับยั้งการกัดกร่อนในช่องลึก: เพิ่มสารยับยั้งการกัดกร่อนเพื่อให้เกิดการรั่วไหลเป็นศูนย์ ลดแรงบิดเสียดทานลงเหลือ 60% ของโครงสร้างมาตรฐาน

มาตรฐานผู้บริหาร

มาตรฐานการออกแบบ: ASME B16.34M
ความยาวโครงสร้าง: SME B16.10
การทดสอบและตรวจสอบ: API 598
ความดัน-อุณหภูมิ: ASME B16.34
การระบุผลิตภัณฑ์: ASME B16.34

พารามิเตอร์ประสิทธิภาพ

รูปร่างหลักและขนาดการเชื่อมต่อ

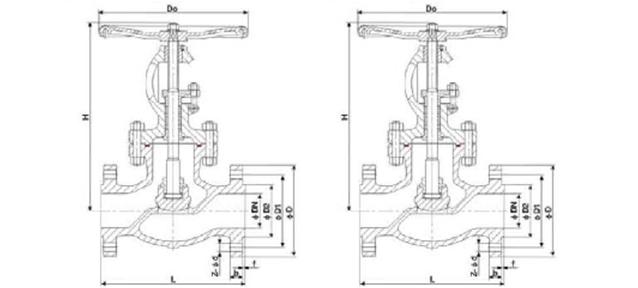

ภาพโครงสร้าง
