โกลบวาล์วสแตนเลส

โกลปวาล์วสแตนเลส J41H, J41Y, J41W ทนทาน ผลิตโดย JQF Valve ส่วนการเปิดและปิดของมันคือแผ่นวาล์วทรงกระบอก พื้นผิวการปิดผนึกจะแบนหรือทรงกรวย และแผ่นวาล์วจะเคลื่อนที่เป็นเส้นตรงตามแนวกึ่งกลางของของเหลว วาล์วตัดเหล็กสแตนเลสเหมาะสำหรับการเปิดเต็มและปิดเต็มเท่านั้น โดยทั่วไปจะไม่ใช้เพื่อปรับอัตราการไหล สามารถปรับและควบคุมปริมาณได้เมื่อปรับแต่ง

ส่งคำถาม

รายละเอียดสินค้า

บริษัท Foshan Jinqiu วาล์ว จำกัด เป็นผู้ผลิตโกลบวาล์วสแตนเลสคุณภาพสูงที่ผสมผสานการออกแบบ การพัฒนา การผลิต การขาย และการบริการ ผลิตภัณฑ์หลักของเราประกอบด้วยวาล์วควบคุมต่างๆ วาล์วไฟฟ้า วาล์วนิวแมติก วาล์วโซลินอยด์ วาล์วควบคุมเอง แอคชูเอเตอร์ และอุปกรณ์เสริมวาล์ว
โกลบวาล์วสเตนเลสสตีลของเราคือเกทวาล์วที่มีโครงหล่อเป็นสแตนเลส มีการเชื่อมต่อแบบหน้าแปลนที่ปลายทั้งสองข้าง และโครงสร้างวาล์วประตู หน้าที่หลักคือควบคุมการไหลอย่างแม่นยำหรือปิดตัวกลางในท่อได้อย่างน่าเชื่อถือ
เนื่องจากความต้านทานการกัดกร่อนที่ดีเยี่ยมและประสิทธิภาพการปิดผนึกที่เชื่อถือได้ วาล์วจึงได้กลายเป็นหนึ่งในวาล์วที่ต้องการสำหรับตัวกลางที่มีฤทธิ์กัดกร่อนหรือการใช้งานที่มีความสะอาดสูงในอุตสาหกรรมเคมี ปิโตรเคมี อาหาร และยา
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. โครงสร้างที่เรียบง่าย: การออกแบบโกลบวาล์วสแตนเลสนั้นเรียบง่าย ทำให้การผลิตและการบำรุงรักษาสะดวกและมีประสิทธิภาพ
2. การตอบสนองอย่างรวดเร็ว: จังหวะการทำงานสั้นทำให้สามารถเปิดและปิดวาล์วได้รวดเร็วมาก
3. การปิดผนึกที่ทนทาน: ผลการปิดผนึกที่ดีเยี่ยม ความต้านทานแรงเสียดทานน้อยที่สุด และอายุการใช้งานที่ยาวนาน

มาตรฐานผู้บริหาร

ข้อกำหนดการออกแบบ: GB / T 12235
ความยาวโครงสร้าง: GB / T 12221
การเชื่อมต่อหน้าแปลน: JB / T 79
การทดสอบและตรวจสอบ: JB / T 9002
การระบุผลิตภัณฑ์: GB / T 12220
ข้อกำหนดการจัดส่ง: JB / T 7928

พารามิเตอร์ประสิทธิภาพ

แบบอย่าง		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
แรงกดดันในการทำงาน (MPa)		1.6~16.0
อุณหภูมิที่เหมาะสม (℃)		≤425		≤150
สื่อที่เหมาะสม		น้ำ ไอน้ำ น้ำมัน		ตัวกลางที่มีฤทธิ์กัดกร่อนอ่อน
วัสดุ	ร่างกาย, ฝากระโปรงหน้า	เหล็กกล้าคาร์บอน		สแตนเลสโครเมียมนิกเกิลไทเทเนียม
	ก้านวาล์ว	โครเมี่ยมสแตนเลส		สแตนเลสโครเมียมนิกเกิลไทเทเนียม
	พื้นผิวการปิดผนึก	การชุบผิวโลหะผสมที่มีเหล็กเป็นส่วนประกอบหลัก	โลหะผสมแข็ง	วัสดุตัวเครื่อง
	ฟิลเลอร์	กราไฟท์ใยหิน, กราไฟท์ยืดหยุ่น, PTFE

รูปร่างหลักและขนาดการเชื่อมต่อ

เส้นผ่านศูนย์กลางที่กำหนด	ขนาดหลักและขนาดการเชื่อมต่อ
เส้นผ่านศูนย์กลางที่กำหนด	L	D	D1	D2	b	Z-d	H	D0
เจ41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

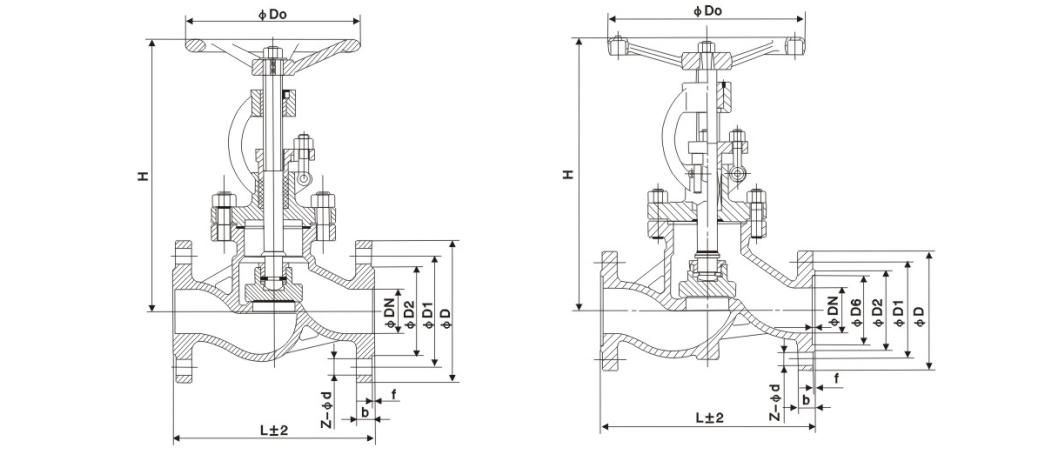

ภาพโครงสร้าง

แท็กยอดนิยม: โกลบวาล์วสแตนเลส, จีน, ปรับแต่ง, คุณภาพ, ทนทาน, ขั้นสูง, ผู้ผลิต, ผู้จัดจำหน่าย, โรงงาน, ในสต็อก
