เราสามารถนำเสนอโซลูชั่นที่ครอบคลุมแก่ลูกค้าโดยรับประกันว่าผลิตภัณฑ์ที่ถูกต้องจะถูกจัดส่งไปยังสถานที่ที่ถูกต้องในเวลาที่เหมาะสม ต้องขอบคุณประสบการณ์ที่กว้างขวาง กำลังการผลิตที่แข็งแกร่ง คุณภาพที่สม่ำเสมอ กลุ่มผลิตภัณฑ์ที่หลากหลาย การควบคุมแนวโน้มของอุตสาหกรรม และการบริการหลังการขายและหลังการขายที่ครบถ้วน เราอยากจะแบ่งปันความคิดของเรากับคุณ และยินดีต้อนรับคุณเข้าเยี่ยมชมบริษัทของเราเพื่อหารือเกี่ยวกับความร่วมมือ

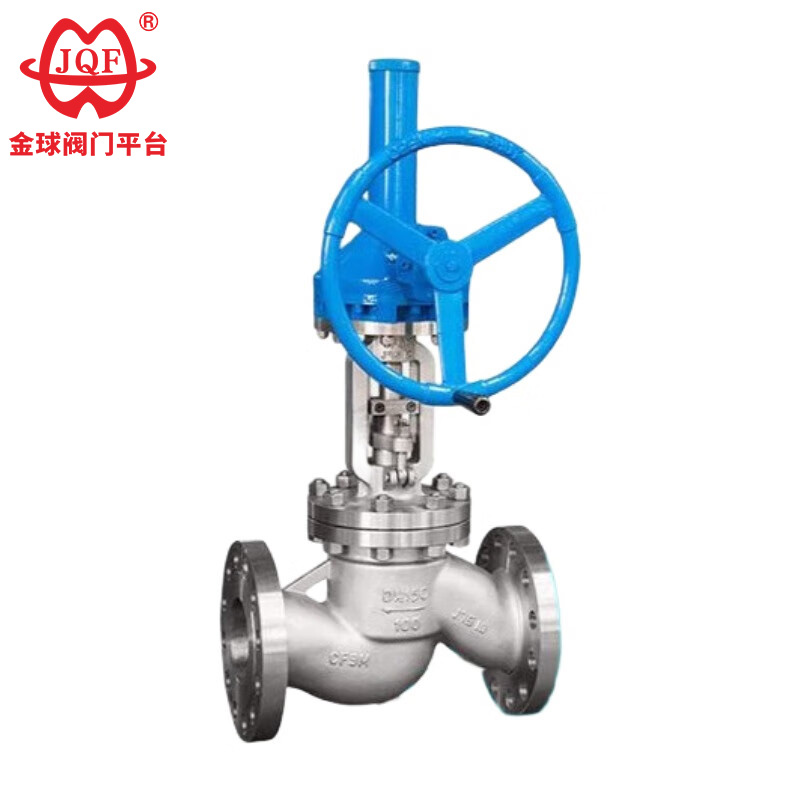

1. โครงสร้างที่เรียบง่าย: วาล์วโลกเกียร์เอียงมาตรฐาน GB มีโครงสร้างที่ค่อนข้างเรียบง่าย ทำให้ง่ายต่อการผลิตและบำรุงรักษา ขนาดที่เล็กยังช่วยประหยัดพื้นที่ในการติดตั้ง
2. ประสิทธิภาพการปิดผนึกสูง: วาล์วใช้การปิดผนึกแรงเสียดทานระหว่างประตูและบ่าวาล์ว ให้ประสิทธิภาพการปิดผนึกที่ดีเยี่ยมและป้องกันการรั่วไหลของสื่อได้อย่างมีประสิทธิภาพ
3. การออกแบบช่องการไหลที่เหมาะสม: วาล์วโลกเกียร์เอียงมาตรฐาน GB มีความต้านทานการไหลต่ำ ทำให้มั่นใจได้ถึงการไหลของสื่อที่ราบรื่น
4. วัสดุคุณภาพสูงและกระบวนการผลิต: วาล์วนี้มีอายุการใช้งานยาวนาน ตอบสนองความต้องการในการใช้งานในระยะยาวของผู้ใช้
ข้อกำหนดการออกแบบ: GB / T 12235
ความยาวโครงสร้าง: GB / T 12221
การเชื่อมต่อหน้าแปลน: JB / T 79
การทดสอบและตรวจสอบ: JB / T 9002
การระบุผลิตภัณฑ์: GB / T 12220
ข้อกำหนดการจัดหา: JB / T 7928
| เส้นผ่านศูนย์กลางที่กำหนด | มิติภายนอกหลักและมิติการเชื่อมต่อ | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| เจ41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| J41H-25C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
